A jó hír: a pontos ajánlathoz a legtöbb esetben nem kell azonnal helyszínre mennünk – ha megkapjuk azokat az adatokat és fotókat, amelyekből egyértelműen látjuk a rendszered felépítését és az elhelyezési lehetőségeket.

Ebben a cikkben leírjuk:

• milyen információkat kérünk, és miért pont azokat,

• milyen képeket készíts, hogy biztosan kiolvasható és értelmezhető legyen,

• hogyan segít ez a tűzvédelmi / leválasztási és a mérési mód (CT / Smart Meter / vezeték nélküli) helyes kiválasztásában,

• plusz adunk néhány praktikus tippet, amivel elkerülhető a “még egy fotót kérünk” kör.

Fontos: a cikk célja a gyors, pontos előkészítés. A végleges műszaki tartalom minden esetben a konkrét helyszín, a meglévő rendszer állapota és az aktuális előírások alapján kerül véglegesítésre.

Egy energiatároló + (esetenként) hibrid inverter csere nem csak „egy doboz a falon”. Ahhoz, hogy jól működjön, és a védelmi/leválasztási megoldások is rendben legyenek, látnunk kell például:

• milyen invertered van pontosan (típuson belül akár 1 karakter különbség is számít),

• hol és hogyan van kiépítve az AC/DC oldal,

• merre mennek a kábelek (DC a napelemek felé, AC a lakáselosztó / csatlakozási pont felé),

• mekkora a csatlakozási teljesítmény (1 fázis / 3 fázis, Amper),

• van-e hely a mérés kialakításához (Smart Meter, CT, esetleg külön doboz),

• és ha lesz vészhelyzeti / szigetüzem (backup), akkor annak feszültségmentesítése hogyan oldható meg a vonatkozó tűzvédelmi elvek szerint.

Ezekből áll össze az a műszaki csomag, amire pontos ár, pontos anyagkiírás, és vállalható határidő adható.

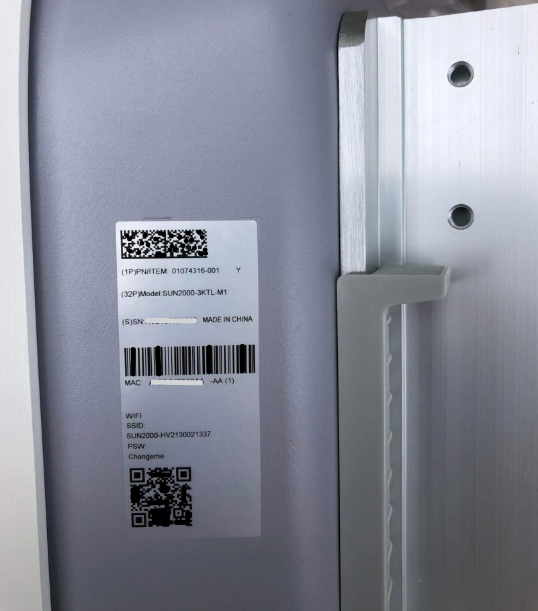

Cél: ki tudjuk olvasni a típust, sorozatszámot, verziót.

Miért fontos?
Egyes gyártóknál (pl. Huawei) egy betű/szám eltérés is azt jelenti, hogy:

• nem hibrid vs hibrid,

• eltérő akkumulátor-kompatibilitás,

• más mérő / kommunikáció,

• eltérő engedélyezési és beállítási lehetőségek.

Tipp a jó képhez:

• deríts rá zseblámpával / telefonnal oldalról,

• töltsd ki a képet a címkével,

• legyen éles (ha kell: 2–3 próbálkozás).

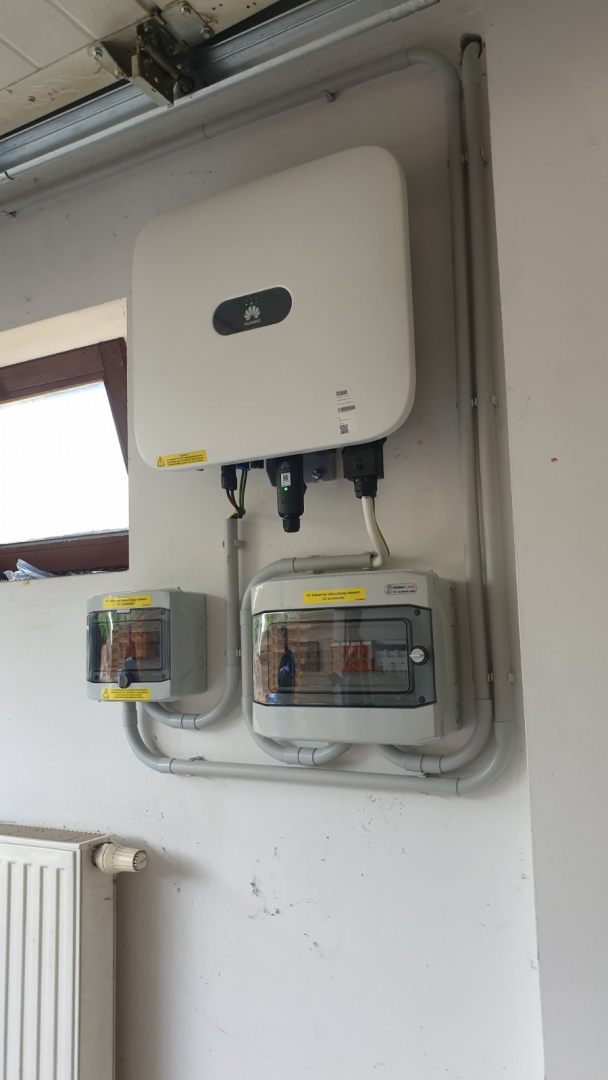

Cél: lássuk a szerelési környezetet, szabad helyet, elhelyezést (beltér/kültér), és a helyiség jellegét.

Ebből derül ki például:

• elfér-e az akkumulátor az inverter közelében,

• kell-e külön állvány / konzol / védőburkolat,

• mennyire lehet zavaró a ventilátor zaj,

• vannak-e tűzvédelmi szempontból lényeges tényezők.

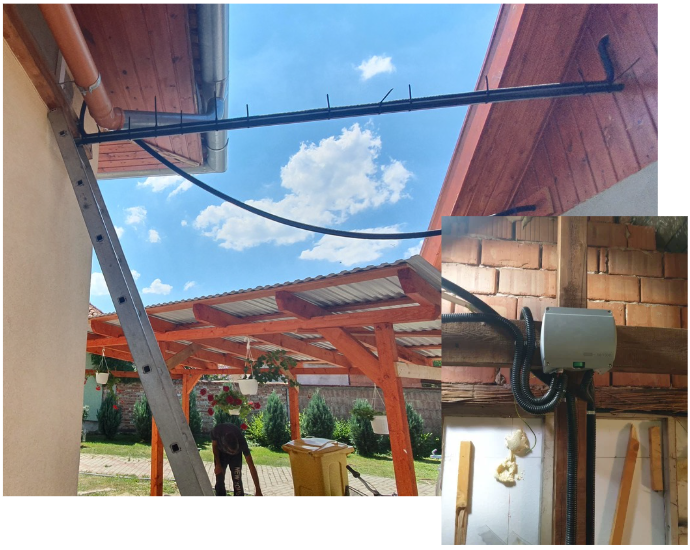

Cél: értsük a DC kábelezés útját és hosszát.

Ebből következtetni tudunk arra, hogy:

• hosszú-e a DC szakasz,

• van-e már beépítve DC leválasztás / tűzeseti leválasztó a meglévő rendszerben,

• várható-e kábelcsere vagy plusz védelmi elem.

Mit fotózz?

• a kilépési pontokat (inverter alja/oldala),

• kábelcsatorna/vezeték útját (pár képen „lépésenként”),

• padlástéri vezetésnél: belépés–kilépés, hozzávetőleges útvonal.

• DC távműködtetésű leválasztó

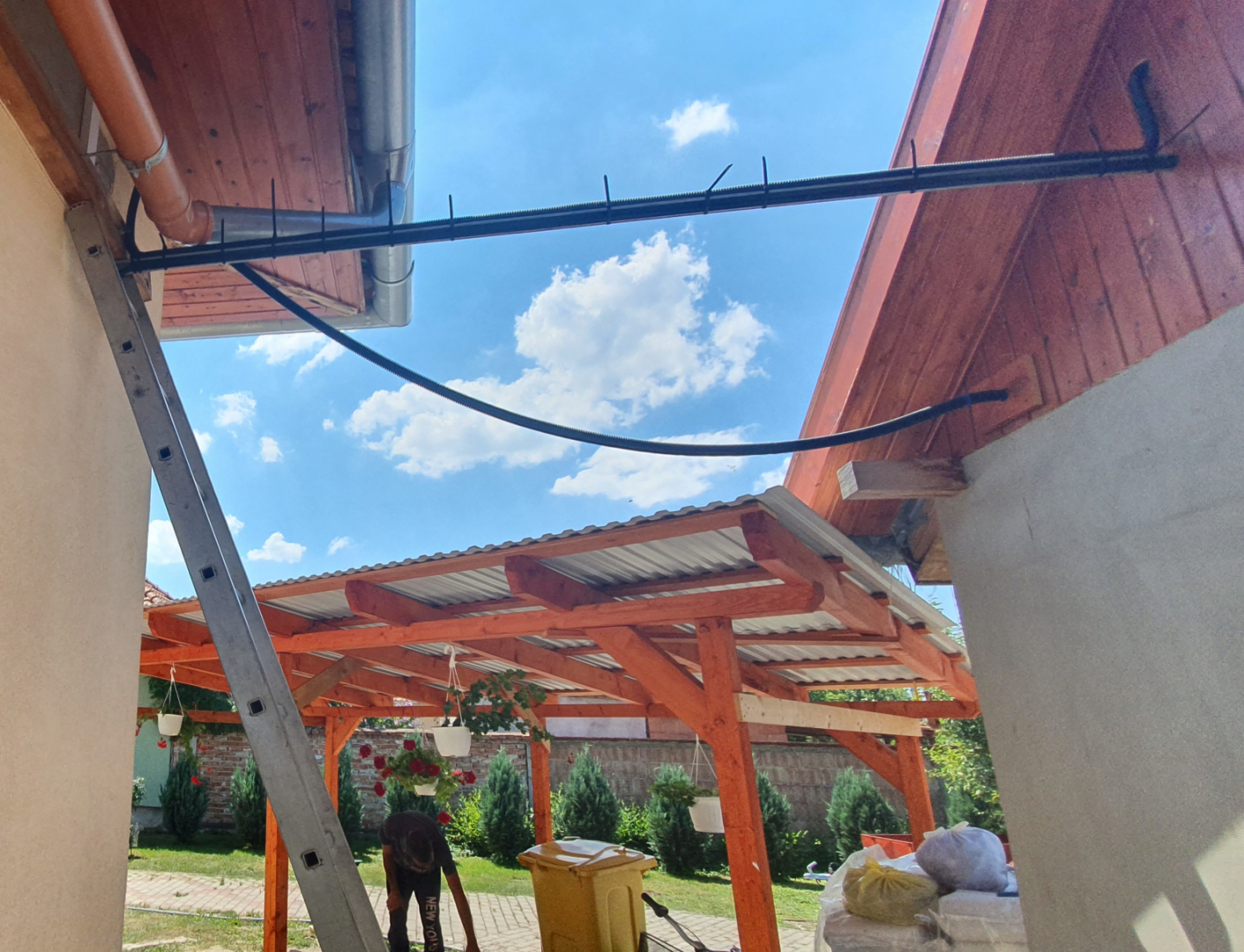

Cél: az AC oldali útvonal, távolság és kialakítás.

Ez kritikus, mert ettől függ:

• milyen mérési mód a legjobb:

  • Inverter CT (jellemzően kb. 20 m-ig még jól kezelhető hosszabbítással),

  • vezetékes Smart Meter (pl. UTP/kommunikációs kábel),

  • vezeték nélküli (rádiós/LoRa) Smart Meter (ha a kábelezés nehéz),

• kell-e plusz doboz/elosztó a méréshez,

• és ha lesz backup / szigetüzem, akkor a tűzeseti lekapcsoláskor mit és hol kell feszültségmentesíteni.

Kérünk:

• egy alaprajzra feljelölt nyomvonalat VAGY

• egy kézzel rajzolt egyszerű skiccet (felülnézet), amin jelölöd: inverter helye, elosztó helye, útvonal (padlás / falban / csatornában).

Cél: lássuk az 1 fázis / 3 fázis csatlakozást, és a rendelkezésre álló amper értéket.

Kérünk:

• egy közelebbi képet, ahol olvasható a lényeg,

• egy távolabbit, amin a környezet is látszik (mérőszekrény, elhelyezés).

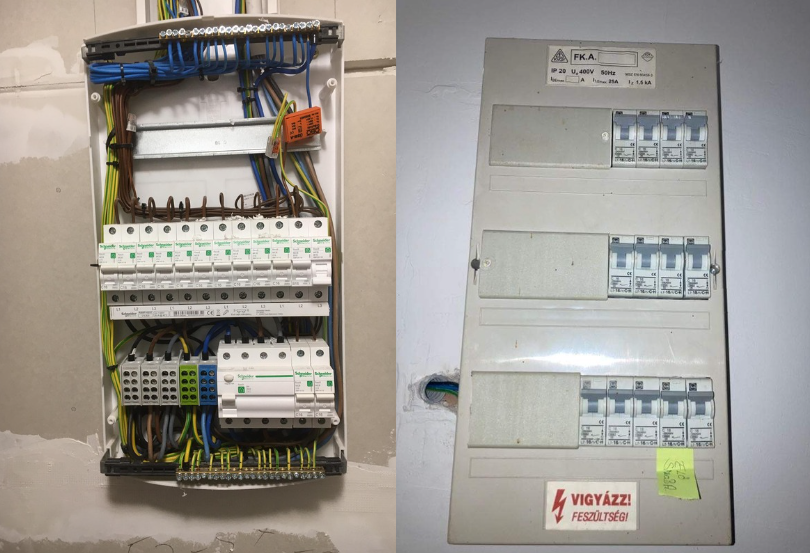

Cél: elfér-e Smart Meter, van-e szabad modulhely, és milyen a belső kialakítás.

Sokszor kívülről úgy tűnik, van hely – de belül:

• sorkapcsok,

• átkötések,

• túlságosan zsúfolt modulok
  foglalják el a teret. Ilyenkor külön mérődoboz / elosztó bővítés is szükséges lehet.

Kérünk:

• ajtó nyitva, „szemből”,

• ha van szakképzett villanyszerelő: fedél levéve (csak biztonságosan!).

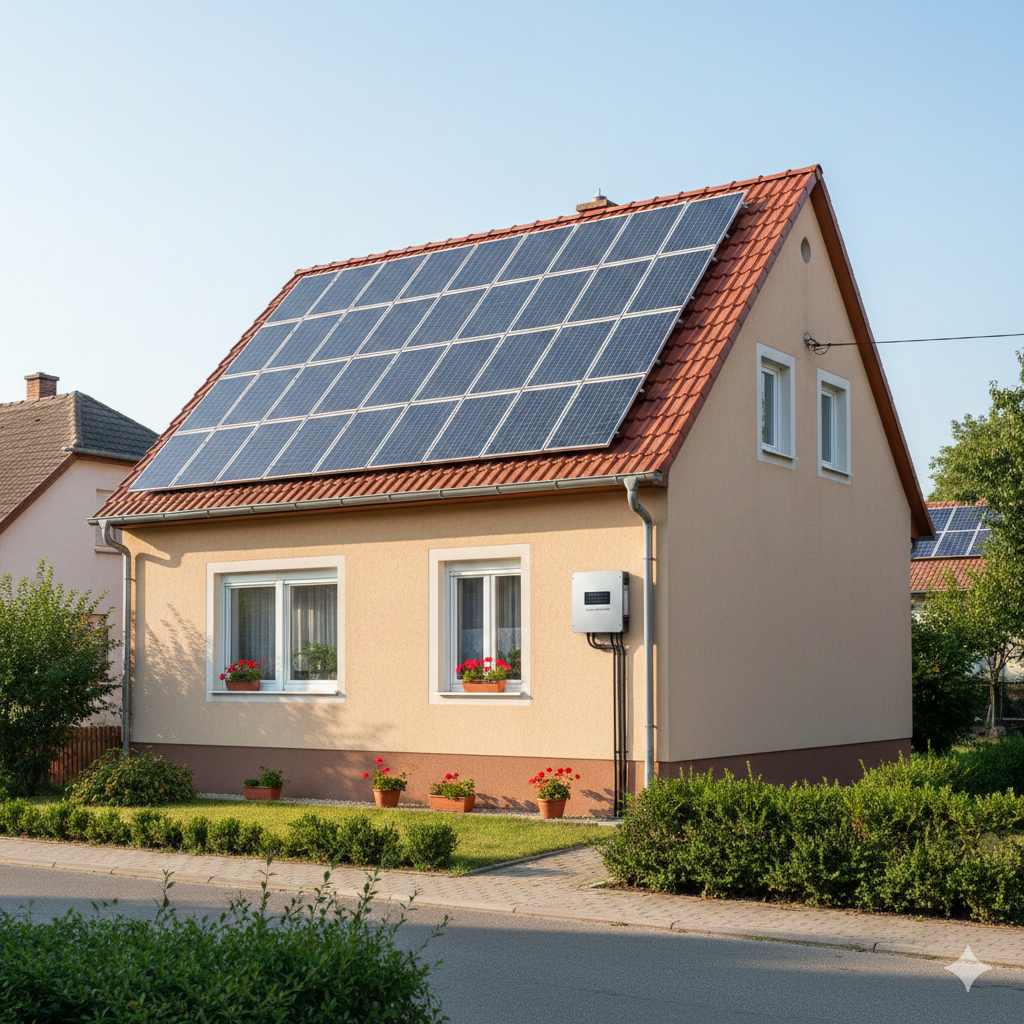

Cél: lássuk a tetőt, elhelyezést, hozzáférést, tetőtagolást.

Hasznos például:

• tájolás/tetősíkok megértéséhez,

• napelemmezők elhelyezéséhez (több mező, több irány),

• felvonulás, munkaterület becsléséhez.

Nem kötelező, de ha megvan, sok kör később megspórolható:

• Korábbi napelemes terv / egységrajz / dokumentáció (ha van)

• Inverter kijelző / app screenshot (teljesítmény, hibakód, üzemmód – ha releváns)

• Fővezeték keresztmetszet / főbiztosító érték (ha hozzáférhető információ)

• Internet elérés az inverter közelében (Wi-Fi jel, router távolság) – kommunikációhoz hasznos

• Ha cél a backup / szigetüzem: röviden írd le, mit szeretnél vészhelyzetben ellátni (pl. „hűtő + világítás + konnektorok”)

1. Átnézzük a fotókat és a nyomvonalat

2. Meghatározzuk a javasolt műszaki tartalmat:

   • akkumulátor elhelyezés (azonos vagy másik helyiség),

   • szükséges-e hibrid inverter csere,

   • mérési mód (CT / Smart Meter / vezeték nélküli),

   • szükséges védelmek, leválasztások, kiegészítő dobozok

3. Ezek alapján készül el a pontos, vállalható ajánlat

Ha valamelyik kritikus rész hiányzik (pl. adattábla nem olvasható), akkor célzottan csak azt kérjük be újra – nem fogunk “mindent elölről” kérni.
